SCHS 시리즈
스테인리스 스틸 베어링은 뚜껑을 덮거나 (씰 또는 실드 포함) 개방 할 수 있습니다. 캡이있는 개방형 베어링은 링 측면에 오목한 부분이있을 수 있습니다. 이러한 베어링은 고 크롬강으로 만들어진 동일한 크기의 베어링보다 하중 전달 능력이 낮습니다.
스테인리스 스틸 베어링은 식품 가공 및 포장, 음료, 의료 및 해양 장비에 고유 한 기능을 제공합니다. Kilian 엔지니어는 고급 베어링 설계 전문 지식과 광범위한 산업 지식을 결합하여 가장 까다로운 응용 분야 요구 사항을 충족합니다.
>>
<<

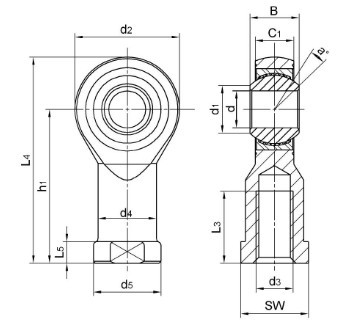

| 고르다 | 문의 | 베어링 지정 | 치수 （mm） | 볼 직경 | 정격 하중 (KN) | 무게 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d H7 | 비 | C1 | d1 | d2 | d3-6H | h1 | L3 | (L4) | L5 | d4 | d5 | sw | |||||||
| SCHS5 | 5 | 8 | 6 | 7.7 | 18 | M5 | 27 | 10 | 36 | 4 | 11 | 9 | 11.11 | 13 | 3.2 | 8 | 0.016 | ||
| SCHS6 | 6 | 9 | 6.75 | 8.9 | 20 | M6 | 30 | 13 | 40 | 5 | 13 | 11 | 12.7 | 13 | 4.2 | 8.9 | 0.022 | ||
| SCHS8 | 8 | 12 | 9 | 10.3 | 24 | M8 | 36 | 16 | 48 | 5 | 16 | 13 | 15.87 | 14 | 7.1 | 14.1 | 0.047 | ||
| SCHS10 | 10 | 14 | 10.5 | 12.9 | 28 | M10 | 43 | 20 | 57 | 6.5 | 19 | 17 | 19.05 | 13 | 9.8 | 19.3 | 0.077 | ||
| SCHS12 | 12 | 16 | 12 | 15.4 | 32 | M12 | 50 | 22 | 66 | 6.5 | 22 | 19 | 22.22 | 13 | 13.2 | 23.5 | 0.1 | ||
| SCHS14 | 14 | 19 | 13.5 | 16.8 | 36 | M14 | 57 | 25 | 75 | 8 | 25 | 22 | 25.4 | 16 | 17 | 28 | 0.16 | ||
| SCHS16 | 16 | 21 | 15 | 19.3 | 42 | M16 | 64 | 28 | 85 | 8 | 27 | 22 | 28.58 | 15 | 21.4 | 32 | 0.22 | ||
| SCHS18 | 18 | 23 | 16.5 | 21.8 | 46 | M18X1.5 | 71 | 32 | 94 | 10 | 31 | 27 | 31.75 | 15 | 26 | 42.5 | 0.32 | ||
| SCHS20 | 20 | 25 | 18 | 24.3 | 50 | M20X1.5 | 77 | 33 | 102 | 10 | 34 | 30 | 34.92 | 14 | 31 | 47.5 | 0.42 | ||
| SCHS22 | 22 | 28 | 20 | 25.8 | 54 | M22X1.5 | 84 | 37 | 111 | 12 | 37 | 32 | 38.1 | 15 | 42.2 | 57 | 0.54 | ||
| SCHS25 | 25 | 31 | 22 | 29.5 | 60 | M24x2 | 94 | 42 | 124 | 12 | 42 | 36 | 42.86 | 15 | 52.7 | 68 | 0.73 | ||
| SCHS28 | 28 | 35 | 24 | 32.29 | 66 | M27x2 | 103 | 44 | 136 | 12 | 46 | 41 | 47.63 | 15 | 58.8 | 79 | 0.949 | ||
| SCHS30 | 30 | 37 | 25 | 34.8 | 70 | M30x2 | 110 | 51 | 145 | 15 | 50 | 41 | 50.8 | 17 | 70.7 | 88 | 1.1 | ||
>>
<<
