33000 시리즈

집 >> 카탈로그 >> 테이퍼 롤러 베어링 >> 미터법 크기 테이퍼 롤러 베어링 >> 33000 시리즈

고급 검색

목적
2D 도면

다운로드

문의하기

카탈로그 다운로드

테이퍼 롤러 베어링에는 테이퍼 된 내부 및 외부 레이스 웨이와 롤러가있어 동시에 반경 방향 및 추력 하중을 처리합니다. 축 방향 하중 전달 능력은 롤러와 궤도 축의 접촉각과 직접 관련이 있습니다.

단일 행, 이중 행 및 4 열 디자인으로 제공됩니다. 테이퍼 롤러 베어링의 개별 부품은 일반적으로 컵과 콘으로 별도로 판매됩니다. 콘에는 롤러 어셈블리와 내부 링이 포함되고 컵에는 외부 링이 포함됩니다. 전체 조립 장치에는 컵과 콘이 모두 포함됩니다. 분리형 베어링으로 다양한 용도에 맞게 다양한 디자인과 크기를 사용할 수 있습니다.

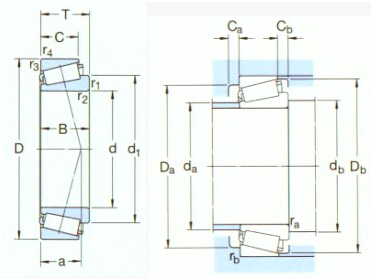

고르다	문의	지정	주요 치수 (mm)			기본 정격 부하 (KN)		Pu	속도 등급 (rpm)		무게 (Kg)	ISO335	치수 （mm）							어 버트먼트 및 필렛 치수 (mm)									값
고르다	문의	지정	d1	디	비	dyc (Cr)	stc (Cor)	Pu	속도 등급	제한 속도	무게 (Kg)	치수 (ABMA)	디	d1 ~	비	씨	r1,2 (분)	r3,4 (분)	ㅏ	da (최대)	db (분)	다 (분)	Da (최대)	Db (분)	Ca (분)	Cb (분)	ra (최대)	rb (최대)	이자형	와이	에야디야
		33010/Q	50	80	24	80	102	11.4	6300	8000	0.45	2CE	50	64.9	24	19	1160 년	1160 년	17	56	56	72	74	76	4	5	1160 년	1160 년	0.31	1.9	1.1
		33011/Q	55	90	27	104	137	15.3	5600	7000	0.67	2CE	55	72.9	27	21	1.5	1.5	19	63	62	81	83	86	5	6	1.5	1.5	0.31	1.9	1.1
		33012/Q	60	95	27	106	143	16	5300	6700	0.71	2CE	60	77.1	27	21	1.5	1.5	20	67	67	85	88	90	5	6	1.5	1.5	0.33	1.8	1160 년
		33013/Q	65	100	27	110	153	17.3	5000	6300	0.78	2CE	65	82.5	27	21	1.5	1.5	21	72	72	89	93	96	5	6	1.5	1.5	0.35	1.7	0.9
		33014	70	110	31	130	196	22.8	4300	5600	1.10	2CE	70	88.8	31	25.5	1.5	1.5	23	78	77	99	103	105	5	5.5	1.5	1.5	0.28	2.1	1.1
		33015/Q	75	115	31	134	228	26	4000	5300	1.15	2CE	75	95	31	25.5	1.5	1.5	23	84	82	104	108	110	6	5.5	1.5	1.5	0.3	2	1.1
		33016/Q	80	125	36	168	285	32	3600	5000	1.65	2CE	80	102	36	29.5	1.5	1.5	26	90	87	112	117	119	6	6.5	1.5	1.5	0.28	2.1	1.1
		33017/Q	85	130	36	183	310	34.5	3600	4800	1.75	2CE	85	107	36	29.5	1.5	1.5	26	94	92	118	122	125	6	6.5	1.5	1.5	0.3	2	1.1
		33018/Q	90	140	39	216	355	39	3200	4500	2.20	2CE	90	113	39	32.5	2	1.5	27	100	98	127	132	135	7	6.5	2	1.5	0.27	2.2	1.3
		33019/Q	95	145	39	220	375	40.5	3200	4300	2.30	2CE	95	118	39	32.5	2	1.5	28	104	104	131	138	139	7	6.5	2	1.5	0.28	2.1	1.1
		33020 / Q	100	150	39	224	390	41.5	3000	4000	2.40	2CE	100	122	39	32.5	2	1.5	29	109	108	135	142	143	7	6.5	2	1.5	0.3	2	1.1
		33021/Q	105	160	43	246	430	45.5	2800	3800	3.05	2DE	105	131	43	34	2.5	2	31	117	116	145	150	153	7	9	2	2	0.28	2.1	1.1
		33022	110	170	47	281	500	53	2600	3600	3.85	2DE	110	139	47	37	2.5	2	34	123	121	152	160	161	7	10	2	2	0.28	2.1	1.1
		33024	120	180	48	292	540	56	2600	3400	4.20	2DE	120	149	48	38	2.5	2	36	132	131	160	170	171	6	10	2	2	0.3	2	1.1
		33030	150	225	59	457	865	86.5	2000	2600	8.15	2EE	150	188	59	46	3	2.5	48	164	162	200	213	217	8	13	2.5	2	0.37	1.6	0.9
		31330XJ2	150	320	82	781	1020	100	1400	2000	29.5	7GB	150	234	75	50	5	4	96	181	170	251	303	300	9	32	4	3	0.83	0.72	0.4
