32000 시리즈

집 >> 카탈로그 >> 테이퍼 롤러 베어링 >> 미터법 크기 테이퍼 롤러 베어링 >> 32000 시리즈

고급 검색

목적
2D 도면

다운로드

문의하기

카탈로그 다운로드

테이퍼 롤러 베어링에는 테이퍼 된 내부 및 외부 레이스 웨이와 롤러가있어 동시에 반경 방향 및 추력 하중을 처리합니다. 축 방향 하중 전달 능력은 롤러와 궤도 축의 접촉각과 직접 관련이 있습니다.

단일 행, 이중 행 및 4 열 디자인으로 제공됩니다. 테이퍼 롤러 베어링의 개별 부품은 일반적으로 컵과 콘으로 별도로 판매됩니다. 콘에는 롤러 어셈블리와 내부 링이 포함되고 컵에는 외부 링이 포함됩니다. 전체 조립 장치에는 컵과 콘이 모두 포함됩니다. 분리형 베어링으로 다양한 용도에 맞게 다양한 디자인과 크기를 사용할 수 있습니다.

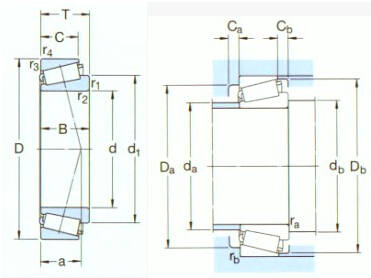

고르다	문의	지정	주요 치수 (mm)			기본 정격 부하 (KN)		Pu	속도 등급 (rpm)		무게 (Kg)	ISO335	치수 （mm）							어 버트먼트 및 필렛 치수 (mm)									값
고르다	문의	지정	d1	디	비	dyc (Cr)	stc (Cor)	Pu	속도 등급	제한 속도	무게 (Kg)	치수 (ABMA)	디	d1 ~	비	씨	r1,2 (분)	r3,4 (분)	ㅏ	da (최대)	db (분)	다 (분)	Da (최대)	Db (분)	Ca (분)	Cb (분)	ra (최대)	rb (최대)	이자형	와이	에야디야
		32004X/Q	20	42	15	28	27	2.7	1. 3000	16000	0.097	3CC	20	31.1	15	12	0.6	0.6	10	25	25	36	37	39	2	3	0.6	0.6	0.37	1.6	0.9
		320/22X	22	44	15	25.1	29	2.85	11000	15000	0.10	3CC	22	33.3	15	11.5	0.6	0.6	11	27	27	38	39	41	3	3.5	0.6	0.6	0.40	1.5	0.8
		32005X/Q	25	47	15	31	32.5	3.25	12000 년	14000	0.11	4CC	25	36.5	15	11.5	0.6	0.6	11	30	30	40	42	44	3	3.5	0.6	0.6	0.43	1.4	0.8
		320/28X/Q	28	52	16	36.5	38	4	10000	1. 3000	0.15	4CC	28	40.3	16	12	1160 년	1160 년	12	34	34	45	46	49	3	4	1160 년	1160 년	0.43	1.4	0.8
		32006X/Q	30	55	17	40.5	44	4.55	10000	12000 년	0.17	4CC	30	43	17	13	1160 년	1160 년	13	35	36	48	49	52	3	4	1160 년	1160 년	0.43	1.4	0.8
		320/32X/Q	32	58	17	42.5	46.5	4.8	9000	11000	0.19	4CC	32	45.6	17	13	1160 년	1160 년	14	38	38	50	52	55	3	4	1160 년	1160 년	0.46	1.3	0.7
		32008/38X/Q	38	68	19	60	71	7.65	7500	10000	0.28	Baofu Mansion 3 # 105 NO.180 Meifeng RD Gulou District Fuzhou China	38	54.2	19	14.5	1160 년	1160 년	15	46	44	60	62	65	4	4.5	1160 년	1160 년	0.37	1.6	0.9
		32008X/Q	40	68	19	60	71	7.65	7500	9500	0.27	3CD	40	54.2	19	14.5	1160 년	1160 년	15	46	46	60	62	65	4	4.5	1160 년	1160 년	0.37	1.6	0.9
		32008XTN9/Q	40	68	19	60	71	7.65	7500	9500	0.27	3CD	40	54.2	19	14.5	1160 년	1160 년	15	46	46	60	62	65	4	4.5	1160 년	1160 년	0.37	1.6	0.9
		33209/Q	45	85	32	108	143	16.3	5300	7500	0.82	3DE	45	65.2	32	25	1.5	1.5	22	52	52	72	78	81	5	7	1.5	1.5	0.4	1.5	0.8
		32010X/Q	50	80	20	69.5	88	9.65	6300	8000	0.37	3CC	50	65.6	20	15.5	1160 년	1160 년	18	57	56	72	74	77	4	4.5	1160 년	1160 년	0.43	1.4	0.8
		32010X/QCL7CVB026	50	80	20	69.5	88	9.65	6300	8000	0.37	3CC	50	65.6	20	15.5	3	1160 년	18	57	62	72	74	77	4	4.5	2.5	1160 년	0.43	1.4	0.8
		32012X/QCL7C	60	95	23	95	122	13.4	5300	6700	0.59	4CC	60	77.8	23	17.5	1.5	1.5	21	67	67	85	88	91	4	5	1.5	1.5	0.43	1.4	0.8
		32014X/Q	70	110	25	116	153	17.3	4500	5600	0.84	4CC	70	89.8	25	19	1.5	1.5	23	78	77	98	103	105	5	6	1.5	1.5	0.43	1.4	0.8
		32015X/Q	75	115	25	122	163	18.6	4300	5300	0.90	4CC	75	95.1	25	19	1.5	1.5	25	83	82	103	108	110	5	6	1.5	1.5	0.46	1.3	0.7
		32016X/Q	80	125	29	138	216	24.5	3600	5000	1.30	3CC	80	103	29	22	1.5	1.5	27	90	87	112	117	120	6	7	1.5	1.5	0.43	1.4	0.8
		32018X/Q	90	140	32	168	270	31	3200	4300	1.75	3CC	90	115	32	24	2	1.5	30	100	98	125	132	134	6	8	2	1.5	0.43	1.4	0.8
		32019X/Q	95	145	32	168	270	30.5	3200	4300	1.80	4CC	95	120	32	24	2	1.5	31	105	104	130	138	139	6	8	2	1.5	0.44	1.35	0.8
		32021X/Q	105	160	35	201	335	37.5	2800	3800	2.40	4DC	105	132	35	26	2.5	2	34	116	116	143	150	154	6	9	2	2	0.44	1.35	0.8
		32022X/Q	110	170	38	233	390	42.5	2600	3600	3.05	4DC	110	140	38	29	2.5	2	36	123	121	152	160	163	7	9	2	2	0.43	1.4	0.8
이전12 다음
