30300 시리즈

집 >> 카탈로그 >> 테이퍼 롤러 베어링 >> 미터법 크기 테이퍼 롤러 베어링 >> 30300 시리즈

고급 검색

목적

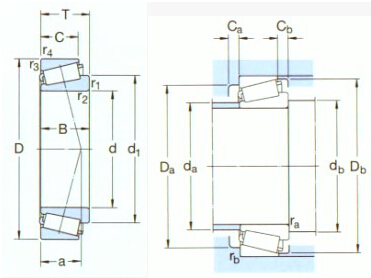

2D 도면

다운로드

문의하기

카탈로그 다운로드

테이퍼 롤러 베어링에는 테이퍼 된 내부 및 외부 레이스 웨이와 롤러가있어 동시에 반경 방향 및 추력 하중을 처리합니다. 축 방향 하중 전달 능력은 롤러와 궤도 축의 접촉각과 직접 관련이 있습니다.

단일 행, 이중 행 및 4 열 디자인으로 제공됩니다. 테이퍼 롤러 베어링의 개별 부품은 일반적으로 컵과 콘으로 별도로 판매됩니다. 콘에는 롤러 어셈블리와 내부 링이 포함되고 컵에는 외부 링이 포함됩니다. 전체 조립 장치에는 컵과 콘이 모두 포함됩니다. 분리형 베어링으로 다양한 용도에 맞게 다양한 디자인과 크기를 사용할 수 있습니다.

고르다	문의	지정	주요 치수 (mm)			기본 정격 부하 (KN)		Pu	속도 등급 (rpm)		무게 (Kg)	ISO335	치수 （mm）							어 버트먼트 및 필렛 치수 (mm)									값
고르다	문의	지정	d1	디	비	dyc (Cr)	stc (Cor)	Pu	속도 등급	제한 속도	무게 (Kg)	치수 (ABMA)	디	d1 ~	비	씨	r1,2 (분)	r3,4 (분)	ㅏ	da (최대)	db (분)	다 (분)	Da (최대)	Db (분)	Ca (분)	Cb (분)	ra (최대)	rb (최대)	이자형	와이	에야디야
		30303J2	17	47	15.25	28.1	25	2.75	12000 년	16000	0.13	2FB	17	30.4	14	12	1160 년	1160 년	10	25	23	40	41	42	2	3	1160 년	1160 년	0.28	2.1	1.1
		32303J2/Q	17	47	20.25	40	33.5	3.65	12000 년	16000	0.17	2FD	17	30.7	19	16	1160 년	1160 년	12	24	23	39	41	43	3	4	1160 년	1160 년	0.28	2.1	1.1
		30304J2/Q	20	52	16.25	39	32.5	3.6	12000 년	14000	0.17	2FB	20	34.3	15	13	1.5	1.5	11	28	27	44	45	47	2	3	1.5	1.5	0.3	2	1.1
		30305J2	25	62	18.25	44.6	43	4.75	9000	12000 년	0.26	2FB	25	41.5	17	15	1.5	1.5	13	34	32	54	55	57	2	3	1.5	1.5	0.3	2	1.1
		30306J2/Q	30	72	20.75	64	56	6.4	8000	10000	0.39	2FB	30	48.4	19	16	1.5	1.5	15	41	37	62	65	66	3	4.5	1.5	1.5	0.31	1.9	1.1
		30307J2/Q	35	80	22.75	83	73.5	8.3	7500	9000	0.52	2FB	35	54.5	21	18	2	1.5	16	46	44	70	71	74	3	4.5	2	1.5	0.31	1.9	1.1
		30308J2/Q	40	90	25.25	100	95	10.8	6300	8000	0.72	2FB	40	62.5	23	20	2	1.5	19	53	49	77	81	82	3	5	2	1.5	0.35	1.7	0.9
		30309J2/Q	45	100	27.25	125	120	14.3	5600	7000	0.97	2FB	45	70.1	25	22	2	1.5	21	59	53	86	91	92	3	5	2	1.5	0.35	1.7	0.9
		30310J2/Q	50	110	29.25	143	140	16.6	5300	6300	1.25	2FB	50	77.2	27	23	2.5	2	23	65	60	95	100	102	4	6	2	2	0.35	1.7	0.9
		30311J2/Q	55	120	31.5	166	163	19.3	4800	5600	1.55	2FB	55	84	29	25	2.5	2	24	71	65	104	112	111	4	6.5	2	2	0.35	1.7	0.9
		30312J2/Q	60	130	33.5	168	196	23.6	4000	5300	1.95	2FB	60	91.9	31	26	3	2.5	26	77	72	112	118	120	5	7.5	2.5	2	0.35	1.7	0.9
		30313J2/Q	65	140	36	194	228	27.5	3600	4800	2.40	2GB	65	98.6	33	28	3	2.5	28	84	77	122	128	130	5	8	2.5	2	0.35	1.7	0.9
		30314J2/Q	70	150	38	220	260	31	3400	4500	2.90	2GB	70	105	35	30	3	2.5	29	90	82	130	138	140	5	8	2.5	2	0.35	1.7	0.9
		30315J2/Q	75	160	40	246	290	34	3200	4300	3.45	2GB	75	112	37	31	3	2.5	31	96	87	139	148	149	5	9	2.5	2	0.35	1.7	0.9
		30316J2	80	170	42.5	270	320	38	3000	4300	4.10	2GB	80	120	39	33	3	2.5	33	102	92	148	158	159	5	9.5	2.5	2	0.35	1.7	0.9
		30317J2	85	180	44.5	303	365	40.5	2800	4000	4.85	2GB	85	126	41	34	4	3	35	107	99	156	166	167	6	10.5	3	2.5	0.35	1.7	0.9
		30318J2	90	190	46.5	330	400	44	2600	4000	5.65	2GB	90	132	43	36	4	3	36	113	105	165	176	176	6	10.5	3	2.5	0.35	1.7	0.9
		30319	95	200	49.5	330	390	42.5	2600	3400	6.70	2GB	95	139	45	38	4	3	39	118	110	172	186	184	6	11.5	3	2.5	0.35	1.7	0.9
		30320J2	100	215	51.5	402	490	53	2400	3200	8.05	2GB	100	148	47	39	4	3	40	127	115	184	201	197	6	12.5	3	2.5	0.35	1.7	0.9
		30322J2	110	240	54.5	473	585	62	2200	2800	11.0	2GB	110	165	50	42	4	3	43	142	125	206	226	220	8	12.5	3	2.5	0.35	1.7	0.9
이전12 다음
